系统组成：
系统框架：钢质喷塑框架、两层设计、设计有清静楼梯、清静护栏、防滑板等。
系统静装备：萃取塔、萃取相储罐、萃余相储罐、重相储罐、轻相储罐、空气缓冲罐、油水疏散罐等。
系统动装备：轻相泵、重相泵、空气压缩机等。
检测传感器：玻璃转子流量计、温度检测传感器、指针压力表等。
执行机构：调压阀、电磁阀等。
控制柜系统：工业琴式盘台控制柜、带嵌入式电脑工位。
软件系统：实训操作监控软件、配套实验指导书、三维仿真操作审核软件。

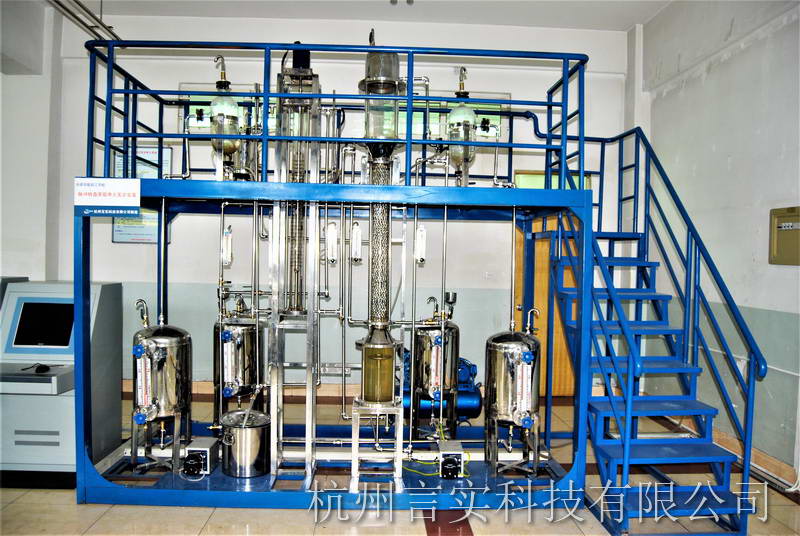

系统由脉冲/转盘萃取双单位实训装置工具 ；钢质装置框架 ；就地仪表电器操作台 ；倾角嵌入式就地盘算机控制台 ；就地智能仪表控制上位监控软件（以工控组态软件为平台） ；外置配套装备等组成。
装置功效：
1.整体要求：装置具有实训、审核、实验、研究功效。
2.装置接纳全不锈钢质料制作 ，结实耐用。
3.装置可知足化工工艺专业高级工、技师、高级技师培训纲要的教学要求。
4.装置可体现工厂情景化 ，只管贴近工厂现实 ，突出重点 ；同时可知足高级工、技师培训和判断要求。
5.装置可举行装置开车准备、开车、正常操作、停车、装备维护等方面的手艺操作训练、工艺指标控制操作手艺训练。
6.装置可接纳DCS控制系统 ，并能举行工控组态 ，同时也能举行手动操作控制。仪表精度高、设置合理。
7.装置具有真实设定故障的功效：通过盘算机隐藏发出故障滋扰信号 ，能使正常运行的装置泛起真实异常征象 ，培训学员发明、剖析、扫除工业生产历程故障的手艺。
8.装置运行介质为煤油—苯甲酸—水物系
9.提供配套实验软件 ，实验指导书嘉拷寮资料。
10.能举行机泵、容器、塔器等装备操作训练。
11.能举行水-煤油-苯甲酸系统一连萃取实训 ，并对学生实训操作审核。
12.萃取塔接纳工业上普遍应用的鼓泡萃取塔的形式 ，操作简朴 ，装备易维护。
13.能举行化学剖析实训及审核。
装置特点：
1.装置不锈钢框架制作 ，装置自成一体形成二层平台结构。
2.所有不锈钢装备均举行不锈钢细腻抛光处置惩罚 ，体现整个装置的工艺完善性。
3.塔节接纳优质无机玻璃制作 ，视觉效果好 ，脉冲萃取塔塔体：玻璃主体 ，硬质玻璃θ125×1200mm ；上、下扩大段不锈钢θ200×500mm ；填料为不锈钢θ16mm扁环。转盘萃取塔径θ85×1500mm ，不锈钢动/静环。
4.塔内构件及管道均由不锈钢材质制作。
5.萃取塔萃余分相罐接纳特制的高硼硅玻璃可视萃余分相罐 ，萃余分相征象清晰可见。
6.萃取轻相物料可循环使用。
7.就地显示检测控制仪表：选用厦门宇电智能仪表（带就地控制RS485通讯接口）。
8.就地智能仪表电器控制台：钢制喷塑内装置泄电� ；た掌亍⒌缌餍托沟绫 ；て鞒浞炙剂咳松砬寰脖 ；� ；同时每一组强电输出都有旋钮开关控制 ，包管装备清静 ，操作控制便捷 ；装有分相指示灯 ，开关电源 ，接触器 ，自锁开关 ，塑铜线 ，橡套线 ，屏障线 ，铝合金线槽等。DCS控制转接板。
9.就地智能仪表电器控制台：钢制喷塑内装置泄电� ；た掌亍⒌缌餍托沟绫 ；て鞒浞炙剂咳松砬寰脖 ；� ；同时每一组强电输出都有旋钮开关控制 ，包管装备清静 ，操作控制便捷 ；装有分相指示灯 ，开关电源 ，接触器 ，固态继电器 ，自锁开关 ，塑铜线 ，橡套线 ，屏障线 ，铝合金线槽等。
10.就地控制盘算机：遐想双核2.0G ，内存1GDDR2 ，硬盘250G ，光驱 ，鼠标 ，键盘 ，3年质保 ，显示器：19”液晶 ，天下联保 ；操作系统：WINDOWS XP。
检测传感及二次仪表
1.温度丈量——接纳Pt100+智能数显表丈量。
2.萃取相流量和萃余相流量丈量控制装置——接纳玻璃转子流量计＋微计量泵举行手动、自动计量及调理。
3.转速频率丈量控制装置——接纳霍尔传感器+数字转速表+直流调速器调理显示。
手艺指标：
事情电源：三相五线380V±5% 50Hz
形状尺寸：3700×2000×3000mm
控制柜：1650×1000×1300mm
整机容量：＜3KVA
项目 | 基本理论及专业课程的实验教学 |
基本理论实验验证功效 | 1、体现转盘/脉冲萃取塔的结构和操作要领 ，相识填料萃取塔传质效率的强化要领 ； 2、测定差别的萃取液流量对萃取效率的影响 ； 3、测定差别的转速对萃取效率的影响 ； 4.掌握每米萃取高度的传质单位数、传质单位高度和萃取率的实验测定要领。 |
操作实训功效 | 操作实训内容 |
开车准备 | 1、流程图的识读 ； 2、熟悉现场装置及主要装备、仪表、阀门的位号、功效、事情原理和使用要领 ； 3、凭证要求制订操作计划 ； 4、公用工程的引入（水、电）并确保正常 ； 5、质料的准备（质料的配制及浓度的测定） ； 6、检查流程中各装备、管线、阀门是否处于正�？底刺� ； 7、装置上电 ，检查各仪表状态是否正常 ；动装备试车。 |
开车 | 1、按准确的开车办法开车 ； 2、凭证指令调理重相流量、转相流量到指定值 ，建设稳固的塔顶界面。 |
正常操作 | 1、能改变轻相流量、重相流量到指定值并重新建设正常操作 ； 2、凭证要求巡查各界面、温度、压力、流量液位值并做好纪录 ；剖析萃取、萃余相的浓度并做好纪录、能实时判断各指标否正常 ；能实时排污 ； 3、凭证要求巡查动装备（泵）的运行状态 ，确认并做好纪录 ； 4、视察正常操作时萃取塔的操作状态 ，并指出可能影响其正常操作的因素 ； 5、能按正常操作调理萃取、萃余相的浓度 ； 6、能测定体积传质系数、传质单位数和传质单位高度。 |
停车 | 1、按正常的停车办法停车 ； 2、检查停车后各装备、阀门、储罐液位的状态 ，确认后做好纪录。 |
事故处置惩罚 | 1、装置具有以下异常征象的设计与扫除功效 ，通过盘算机隐藏发出故障滋扰信号 ，能使正常运行的装置泛起以下异常征象 ； 2、会视察、剖析因重相流量转变引起的系统操作异常并恢复至正常操作状态 ； 3、会视察、剖析因轻相流量转变引起的系统操作异常并恢复至正常操作状态 ； 4、会视察、剖析因物料乳化（煤油-苯甲酸-水物系）引起的异常征象并处置惩罚。 |
装备维护 | 1、磁力泵的开、停、正常操作及一样平常维护 ； 2、空气压缩机的开、停、正常操作及一样平常维护 ； 3、转盘/脉冲填料萃取塔的结构、事情原理、正常操作及维护 ； 4、主要阀门（萃塔顶界面调理 ；重相、轻相流量调理）的位置、类型、结构、事情原理、正常操作及维护 ； 5、温度、流量 、界面传感器的丈量原理 ；温度、压力显示仪表及流量控制仪表的正常使用。 |
控制仪表 | 1、温度、流量、压力传感器的丈量原理 ；温度、压力显示仪表及流量控制仪表的正常使用 ； 2、控制执行装置的正常使用 ； 3、相识脉冲填料萃取塔控制时需要检测及控制的参数、检测位置、检测传感器及控制要领。 |
监控软件 | 1、上位监控平台软件的熟悉、相识及使用。 |
