系统组成：
系统框架：钢质喷塑框架、两层设计、设计有清静楼梯、清静护栏、防滑板等 。
系统静装备：不锈钢筛板精馏塔、不锈钢冷却器、再沸器、预热器、质料罐、回流罐、产品罐、真空罐、残液罐等 。
系统动装备：质料液泵、冷却水泵、回流泵、产品泵、残液泵、循环泵、真空罐、加热管等 。
检测传感器：压力变送器、指针压力表、玻璃转子流量计、温度传感器等 。
执行机构：三相可控硅调压� ？椤⒌ハ嗫煽毓璧餮鼓 ？椤⒈淦灯鞯� 。
控制柜系统：工业琴式盘台控制柜、带嵌入式电脑工位 。
软件系统：实训操作监控软件、配套实验指导书、三维仿真操作审核软件 。

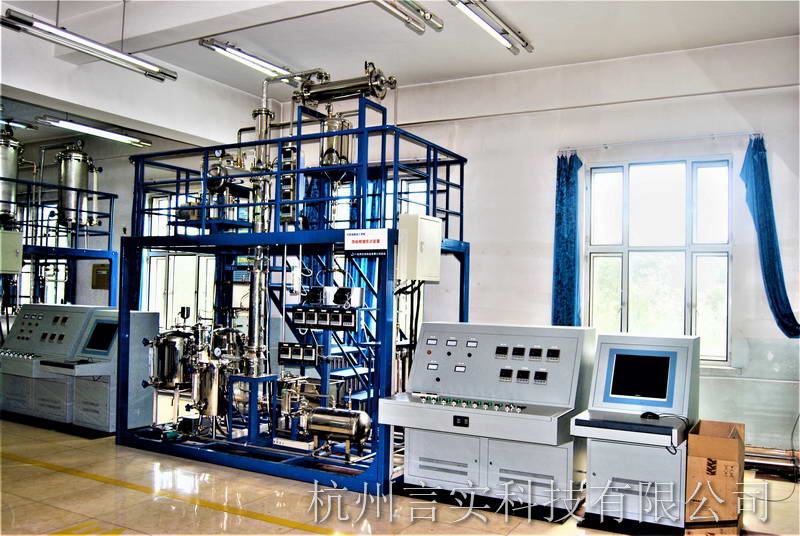

系统由精馏实训装置工具；钢质装置框架（两层设计，一层平面利便操作、磨练、收支，二层有清静斜梯通上并有护栏、防滑花纹板）；就地仪表电器操作台；倾角嵌入式就地盘算机控制台；就地智能仪表控制上位监控软件（以工控组态软件为平台）；外置配套装备等组成 。
装置功效：
1.熟悉精馏塔的基本结构及一连精馏的流程 。
2.学会测定板式精馏塔全塔效率和单板效率的要领 。
3.视察筛板塔中迅速板温度的转变 。
4.相识铂电阻测定温度的原理和要领，相识实验数据的自动收罗要领 。
5.相识恒温进料和恒温回流的要领，研究选料和回流条件转变对精馏塔的影响 。
6.学习高压微型磁力齿轮泵的操作要领 。
7.掌握板式换热器的原理及操作要领 。
8.通过高压微型磁力齿轮泵的操作，学习回流流量的控制要领 。
装置特点：
1.装置运行介质为乙醇-水系统，塔顶产品乙醇浓度不低于95% 。
2.装备框架：长×宽×高3000×1500×3500mm整机接纳钢质装置框架（两层设计，一层平面利便操作、磨练、收支，二层有清静斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处置惩罚
3.同时系统可自动设置了故障点，实训学生的排障能力 。
4.筛板精馏塔体：主体不锈钢θ76×100×4mm，16节塔，提供两个玻璃视察段，塔中一个、塔底一个，筛板精馏塔的玻璃视察段涵盖两块塔板，便以学生充分视察筛板塔的塔板结构及事情状态 。
5、机械装备设置：精馏塔体、再沸器、质料罐、制品罐、回流罐、冷凝循环水箱、进料预热器，进料温度加热器，塔顶列管换热器，塔底产品冷凝器，隶属管道及阀门 。
动力运送装备：不锈钢离心泵、计量泵、循环泵、真空泵 。
6.检测设置：再沸器温度自动控制，进料流量自动控制，回流罐液位自动控制，回流流量自动控制，塔顶产品流量自动控制，冷凝水流量控制，进料温度自动控制，进料浓度自动控制 。塔板温度检测，塔压降自动检测，塔釜液位自动检测 。塔顶冷凝水联锁再沸器加热；质料液预加热与进料泵联锁；流量检测及压力检测要求：自动检测及就地检测冗余设置 。
7.地显示检测控制仪表：厦门宇电AI仪表 。
8.就地智能仪表电器控制台（含嵌入式工控机位）：钢制喷塑内装置泄电�；た掌亍⒌缌餍托沟绫；て鞒浞炙剂咳松砬寰脖；�；同时每一组强电输出都有旋钮开关控制，包管装备清静，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏障线，铝合金线槽等 。
9.就地控制盘算机：遐想双核2.0G，内存1GDDR2，硬盘250G，光驱，鼠标，键盘，3年质保，显示器：17”液晶，天下联保；操作系统：正版WINDOWS XP 。
10.剖析仪器：气相色谱和酒精比重计 。（气相色谱学校自配或选配）
11.装置主管路上的毗连基本上接纳法兰毗连 。
各套实训装置在DCS系统启动状态下，可由中控室操作台、工程师站，举行各套实训装置切换控制和数据收罗、剖析，并能举行组态上传下载 。
手艺指标：
事情电源：三相五线380V±5% 50Hz
形状尺寸：3700×2200×3200mm
控制柜：1650×1000×1300mm
整机容量：＜6KVA
项目 | 基本理论及专业课程的实验教学 |
实验教学 | 1、相识板式精馏塔的结构，熟悉筛板式一连精馏塔的事情原理、基本结构及物料流程； 2、通过高硼硅玻璃视察塔板上气─液传质历程全貌，学会和掌握测定筛板式精馏塔的全塔效率和单板效率； 3、可以完玉成回流和部分回流种种条件下精馏操作实验； 4、掌握精馏塔的操作要领 。视察和测定筛板精馏塔中迅速塔板的温度转变； 5、相识精馏塔控制时需要检测及控制的参数、检测位置、检测传感器及控制要领； 6、学习掌握精馏塔智能仪表控制系统软硬件控制知识 。 |
实训功效 | 操作实训内容 |
开车准备 | 1、工艺流程图的识读与表述； 2、熟悉现场装置及主要装备、仪表、阀门的位号、功效、事情原理和使用要领； 3、凭证要求制订操作计划； 4、检查流程中各装备、管线、阀门是否处于正� ？底刺�； 5、引入公用工程（水、电、汽）并确保正常； 6、装置上电，检查各仪表状态是否正常；动装备试车 。 |
开车 | 1、按准确的开车办法开车，调理精馏塔抵达平衡点 。 |
正常操作 | 1、能改变进料流量、塔釜温度到指定值并重新建设正常操作； 2、凭证要求巡查各温度、压力、流量并做好纪录，能实时判断各指标否正常； 3、凭证要求巡查动装备（水泵）的运行状态，确认并做好纪录； 4、视察正常操作时精馏塔的操作状态，并指出可能影响其正常操作的因素； 5、能按正常操作调理进料流量及塔釜温度； 6、能测定精馏塔的全塔效率 。 |
停车 | 1、按正常的停车办法停车； 2、检查停车后各装备、阀门、储液罐的状态，确认后做好纪录 。 |
事故处置惩罚 | 1、会视察、剖析因溢泛引起的系统操作异常并恢复至正常操作状态； 2、通过玻璃视盅视察塔板上气─液传质历程全貌、剖析精馏塔系统操作异常并恢复至正常操作状态； 3、可视察塔板气液接触状态及塔中迅速板温度转变； 4、会视察、剖析因进料温度转变引起的系统工况转变； 5、会视察、剖析因回流量转变引起的系统工况转变； 6、会视察、剖析因进料浓度转变引起的系统工况转变； 7、会视察、剖析因进料位置转变引起的系统工况转变 。 |
装备维护 | 1、装备的开、停、正常操作及一样平常维护； 2、精馏塔的结构、事情原理、正常操作及维护； 3、主要阀门的位置、类型、结构、事情原理、正常操作及维护 。 |
控制仪表 | 1、温度、流量、压力传感器的丈量原理；温度、压力显示仪表及流量控制仪表的正常使用； 2、控制执行装置变频器、调压器的正常使用； 3、相识精馏塔控制时需要检测及控制的参数、检测位置、检测传感器及控制要领 。 |
监控软件 | 1、上位组态监控平台软件的熟悉、相识及使用 。 |
DCS中控系统应用 | DCS集散控制系统操作手艺培训 。 |
各套实训装置在DCS不运行状态下，可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方法就地举行自力测控，完成各实训项目 。 | |
