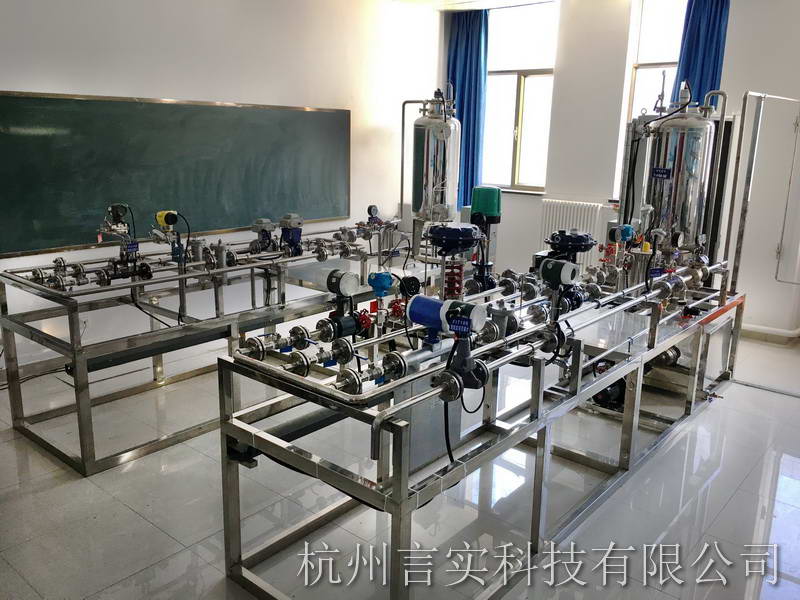

系统概述：
针对液位、温度、压力、流量等差别类型传感器，我们研发了液位、温度、压力、流量等传感器的几种自动化传感器仪表装置实训装置 。
装置特点：
将检测传感器举行分类，让学生举行集中训练某一类型的传感器，并将传感器、执行装置和二次仪表有机融合为一个系统，便以学生在线和离线的仪表装置、接线、校验 。配套的检测传感装置既能离线测试及校验，又能在线组成测试及校验系统，检测传感装置装置接纳法兰装置，便以拆装离线校验 。
1.结构情景性：实验平台按仪表控制屏式样加装相关盘装仪表，配合现场仪表与现场信号装置 。
2.操作无邪与开放性：种种信号源，仪表无牢靠线路毗连、实验中凭证实验项目、目的，按现实要求选用毗连 。
3.实验工程性：种种信号源、仪表均由端子排引线，实验中通过端子接线形式构建所需装置、线路及信号回路 。
4.实验项目及内容多样性：实验装备包括显示、控制、操作、执行、变送、丈量、清静及报警等多种类仪表 。
5.装备先进性：接纳现在普遍应用的先进的、智能化自动化仪表 。
6.实验清静性：装置具有接地�；ぁ⑿沟绫；ぃㄐ沟绫；た掌亍⒌缪剐托沟绫；て鳌⒌缌餍托沟绫；て鳎┕π�，清静性切合相关的国标标准 。
实验内容：
对差别种类的传感器举行如下实验：
传感器熟悉实验：对差别种类的传感器、执行器举行认知实验、传感器接线测试实验 。
仪表装置及调试实验 。
位式温度控制实验：加热水箱温度位式控制搭建实验 。
单回路PID调理：PID单回路控制搭建实验 。
手艺指标：
事情电源：单相三线220V±5% 50Hz
形状尺寸：2500×800×2000mm
控制柜：600×600×1800mm
整机容量：＜5KVA
控制信号：电压1～5V/4～20mA
